CẤU TẠO CỦA MỘT ĐƯỜNG CÁP DỰ ỨNG LỰC

Cáp dự ứng lực là một phần chủ chốt trong công nghệ thi công sàn dự ứng lực. Sàn dự ứng lực là dạng kết cấu bê tông có sử dụng các sợi cáp bằng thép cường độ cao đặt trong lòng các cấu kiện bê tông theo một cách phù hợp sao cho khi các sợi cáp được kéo căng thì sức căng trong sợi cáp sẽ có xu hướng chống lại các tác động của tải trọng

Các Hoạt Động Thi Công Đường Cáp Dự Ứng Lực Tại Công Trình

Tìm hiểu tại đây

Các Vật Tư Chính Trong Cấu Tạo Một Đường Cáp Dự Ứng Lực

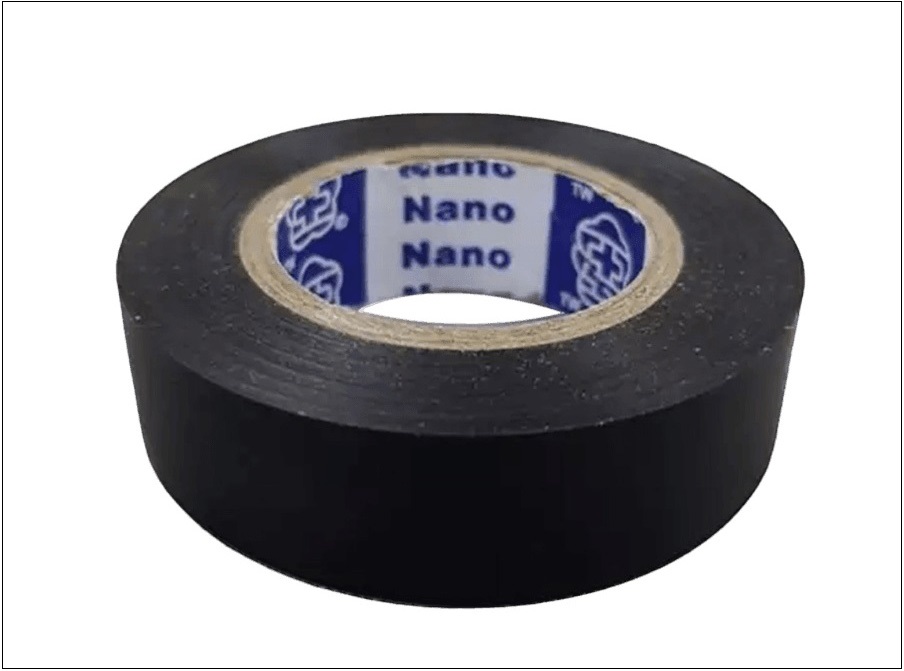

Băng Keo Quấn

băng keo quấn cáp dự ứng lực



Băng keo dùng để quấn vào các mối nối, cố định những chỗ như là van bơm vữa để tránh làm sao chỗ bơm vữa vào không bị gỉ nước trong một đường cáp dự ứng lực

Ống Nối Đầu Neo Chết

Là ống bằng nhựa dùng để cố định các đầu neo chết

ống nối cố định đầu neo đường cáp dự ứng lực

Vòi Bơm Vữa

Trên cáp bằng thép người ta khoét 1 cái lỗ, xong đó úp van bơm vữa vào và quấn keo lại, mục đích người ta thông qua ống bơm vữa này để bơm xi măng(đạt theo cường độ thiết kế), vữa phải được bơm đầy vào ống gen. Vòi bơm vữa thông thường có kích thước là 25-27cm.

Ống Gen

Ống gen là vỏ bọc bên ngoài để luồn các sợi cáp vào bên trong. Có nhiều chủng loại từ nhiều quốc gia như Trung Quốc, Việt Nam. Khi thiết kế người ta sẽ quyết định đồ dày của ống gen. Ống gen có các hình dạng như dẹt, tròn. Ví dụ ống tròn thì được dùng cho bó cáp tròn, trong thực tế là dùng trong thi công sàn chuyển, dầm chuyển, còn thi công dầm sàn dự ứng lực, thường dùng ống dẹt.  Các ống gen được nối với nhau khi mỗi ống gen không đủ chiều dài. Một ống gen hứa khoảng 3 hoặc 4 sợi cáp

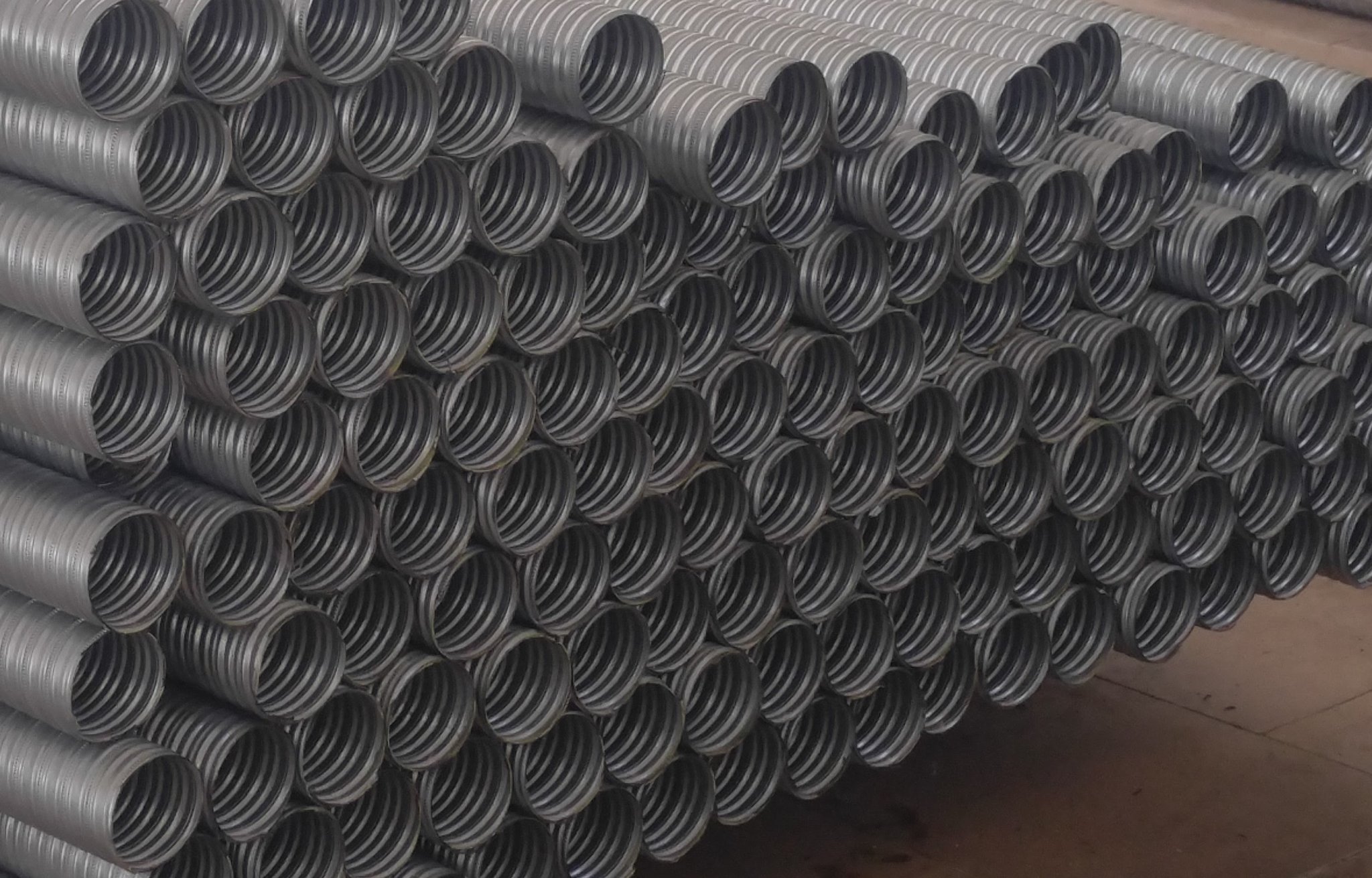

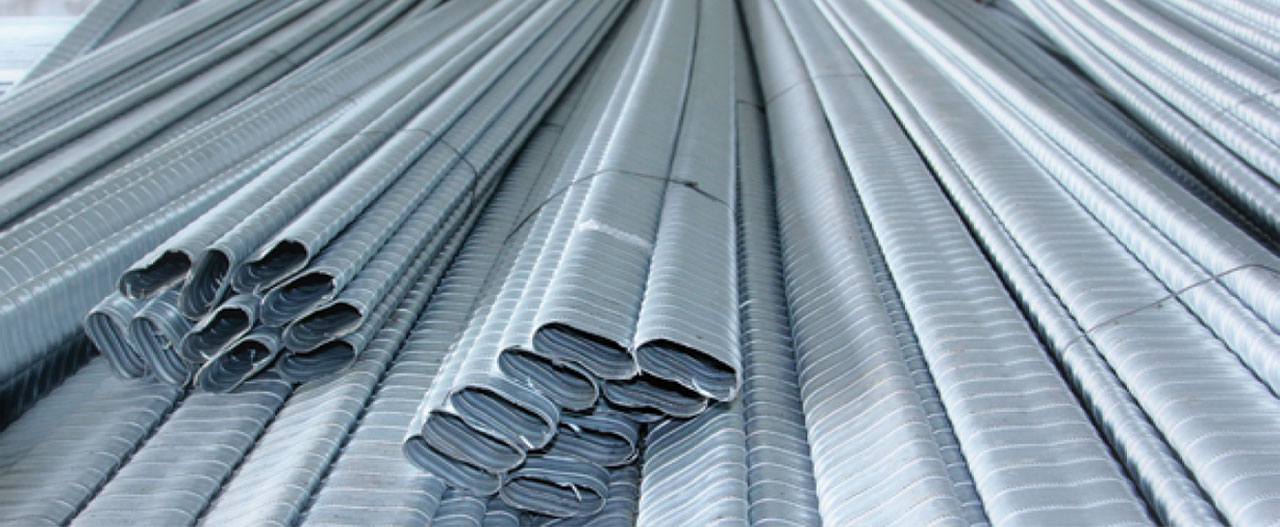

ống gen dẹt trong đường cáp dự ứng lựcống gen tròn trong đường cáp dự ứng lực

Sợi Cáp Dự Ứng Lực

Cáp dự ứng lực cũng có nhiều loại, xuất xứ từ Thái Lan, Trung Quốc. Kích thước phổ biến của cáp dự ứng lực là 12.7mm và 15.2mm

tìm hiểu thêm về cáp dự ứng lực tại đây

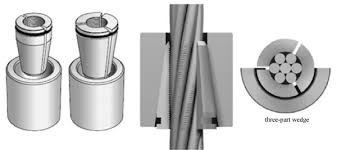

Nêm Neo

Nêm neo được dùng để cố định neo ở đầu neo sống để khi căng kéo cáp thì cáp không bị tuột khỏi vị trí. Khi càng kéo thì nêm neo càng được thít chặt vào đường cáp dự ứng lực.

nêm neo đường cáp dự ứng lực

Khóa Neo

Khóa neo có loại 2,3,4, 5 lỗ. Tùy vào lượng neo cần sử dụng cho mỗi công trình thì người ta sử dụng leo có bao nhiêu lỗ. Khóa neo được lắp ở đầu neo sống và thường được làm từ chất liệu gang hoặc thép.

khóa neo đường cáp dự ứng lực

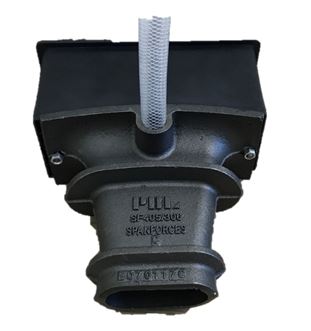

Đế Neo

Đế neo thường được làm bằng nhựa, như là một cái khuông để cho khóa neo được định hình và đưa được ống gen vào

đế neo đường cáp dự ứng lực

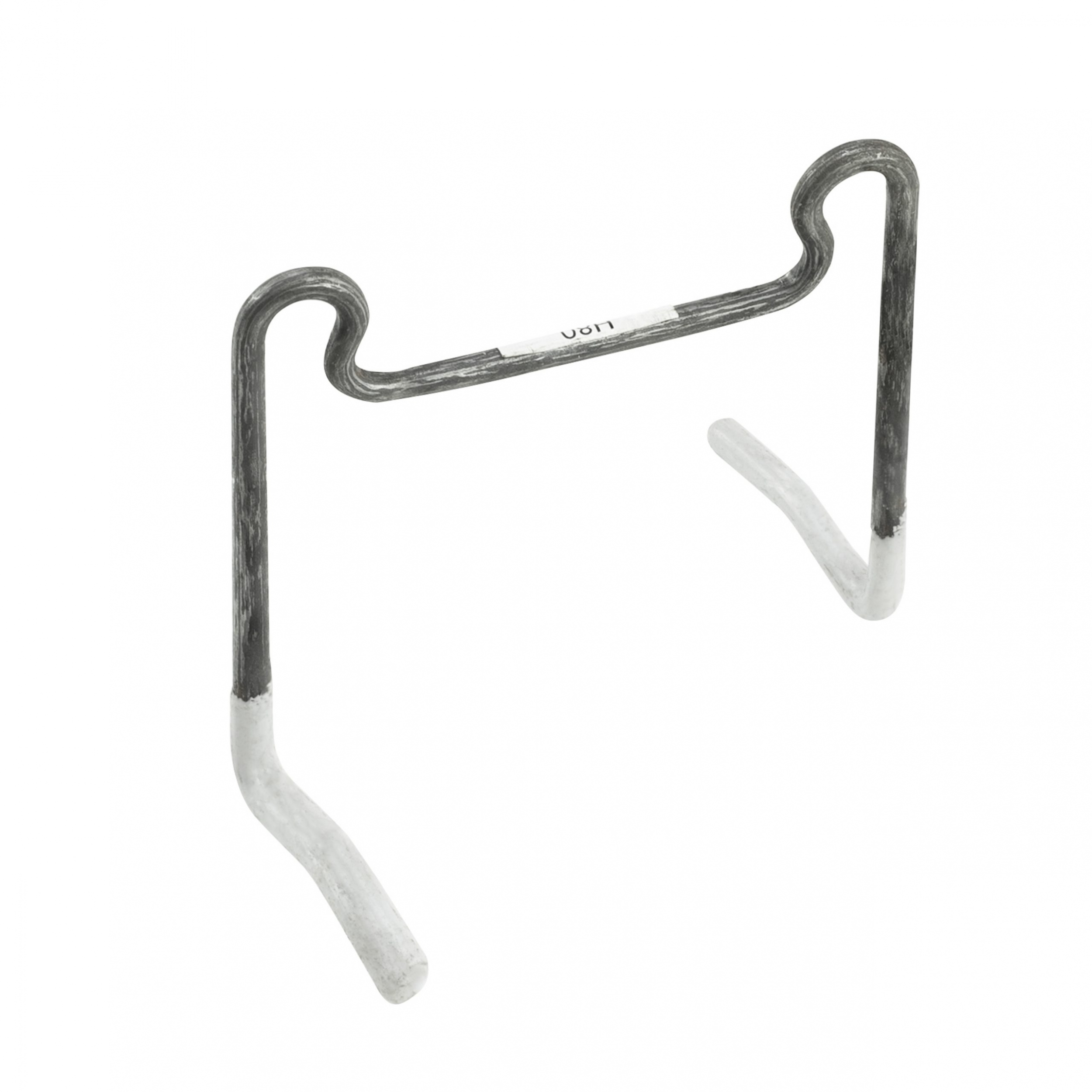

Chân Kê Cáp

Chiều cao chân kê phụ thuộc vào thiết kế

chân kê đường cáp dự ứng lực
