Dải neo thép HA 50X4

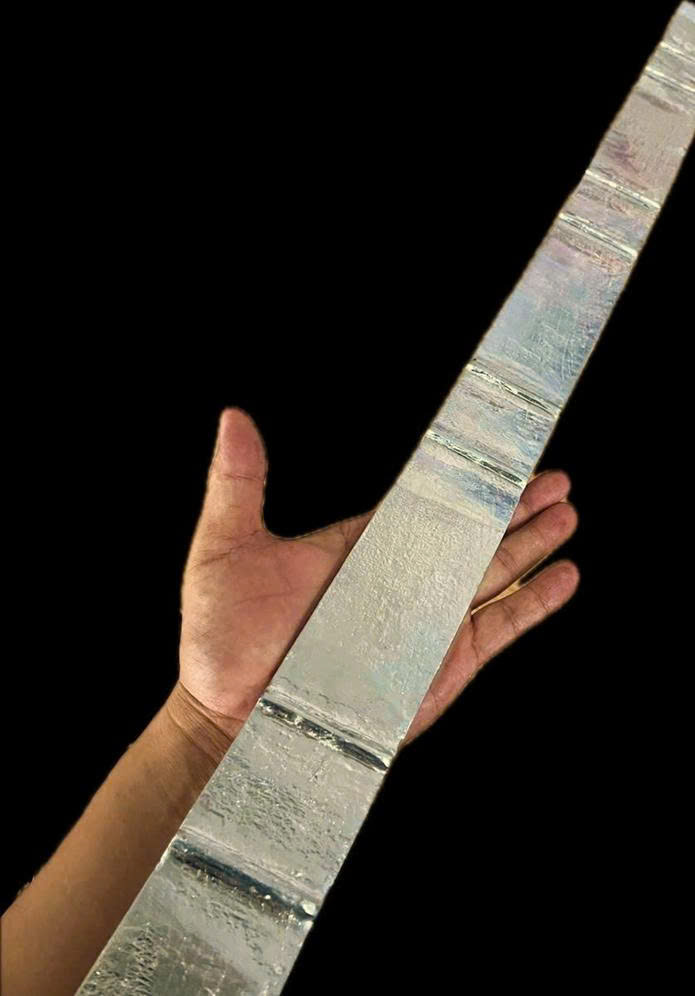

Hệ thống tường S®E STEEL PLATE sử dụng vật liệu là các tấm thép cường độ cao. Dải thép bao gồm tấm thép dọc có một đầu cố định vào hốc neo tấm tường, thân thép được tạo gân để tăng ma sát với đất đắp. Tất cả đều được mạ kẽm nhúng nóng để chống rỉ .
Kết nối giữa dải thép và mặt trong của tấm rất đơn giản và hiệu quả, tiết kiệm thời gian lắp đặt.

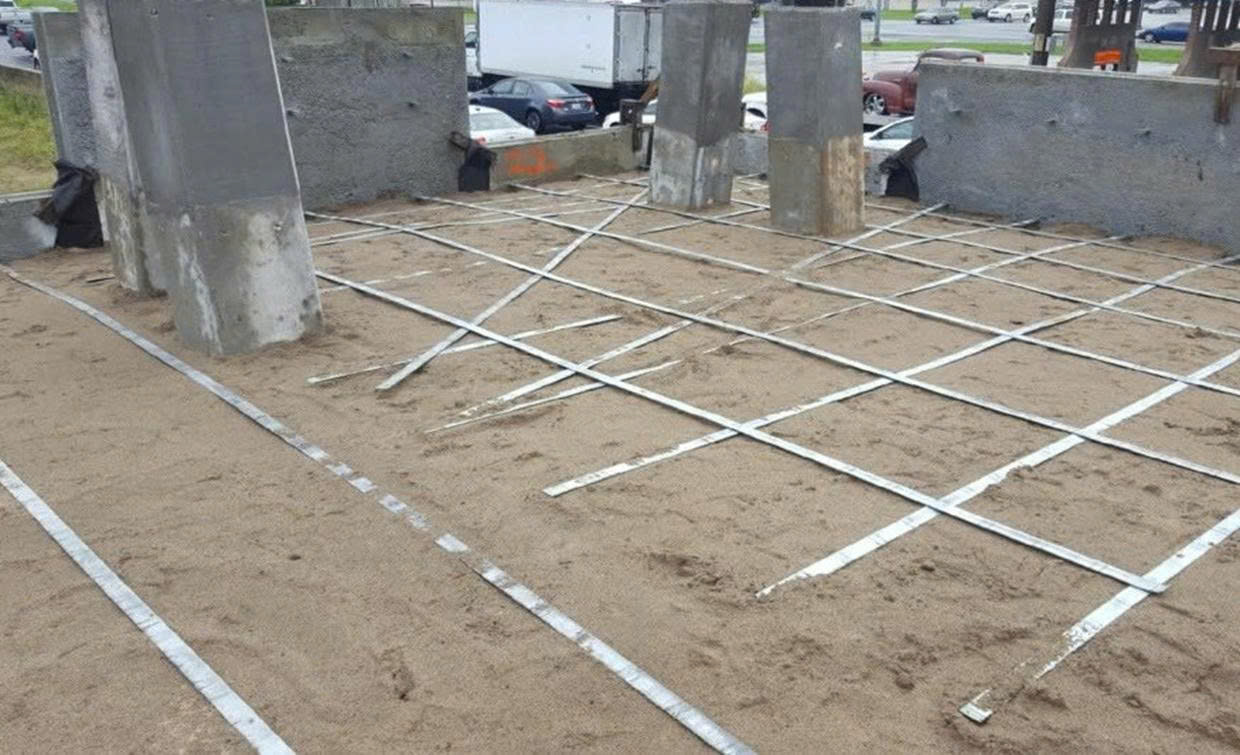

Sự tương tác giữa đất đắp và Dải neo thép:
Hiệu suất của tường S®E STEEL PLATE là dựa trên sự tương tác giữa đất đắp với tấm thép. Cơ chế tương tác đó là được nâng cao bởi hình dạng độc đáo của thang gia cố lưới. Sự tương tác đạt được theo hai cơ chế:
Hoạt động chịu lực của các hạt đất lên gân ngang. Sức kháng của các gân ngang giúp tấm không bị trượt ra khỏi đất.
Trong tường, các gân ngang nhận được sự chịu tải từ đất và truyền tải vào tấm dọc đang trong tình trạng căng. Khoảng 50% sức kháng được tạo ra từ các gân ngang còn lại là sức kháng do ma sát của tấm dọc với đất.
Tiêu chuẩn kỹ thuật của thép:
Thép phù hợp tiêu chuẩn ASTM A572 hoặc tương đương;Tiêu chuẩn mạ kẽm AASHTO-2007, ASTM A123; ISO1461:2009
Bề dày thép tấm từ 3mm đến 5mm
