Máy khoan BHD 260: Giải pháp khoan neo thủy lực cho địa chất phức tạp

Trong các công trình hố móng sâu, mái dốc, công trình ngầm hoặc dự án xây dựng trên nền địa chất phức tạp, thi công khoan neo đất là hạng mục yêu cầu độ chính xác và kiểm soát kỹ thuật cao. Các vấn đề như sập thành hố khoan, kẹt cần, thất thoát vữa hoặc biến dạng lỗ khoan có thể ảnh hưởng trực tiếp đến khả năng liên kết giữa bầu neo và nền đất, làm giảm hiệu quả làm việc của hệ thống neo.

Để giải quyết những thách thức này, SSC Việt Nam ứng dụng máy khoan BHD 260 – dòng máy khoan thủy lực BHD-260 tích hợp công nghệ khoan ống vách kép, giúp ổn định thành lỗ, nâng cao chất lượng tạo lỗ và đáp ứng yêu cầu thi công trong điều kiện địa chất phức tạp. Với kinh nghiệm trực tiếp triển khai các dự án khoan neo đất, SSC Việt Nam đồng thời cung cấp thiết bị, tư vấn biện pháp thi công và giải pháp kỹ thuật phù hợp cho từng công trình.

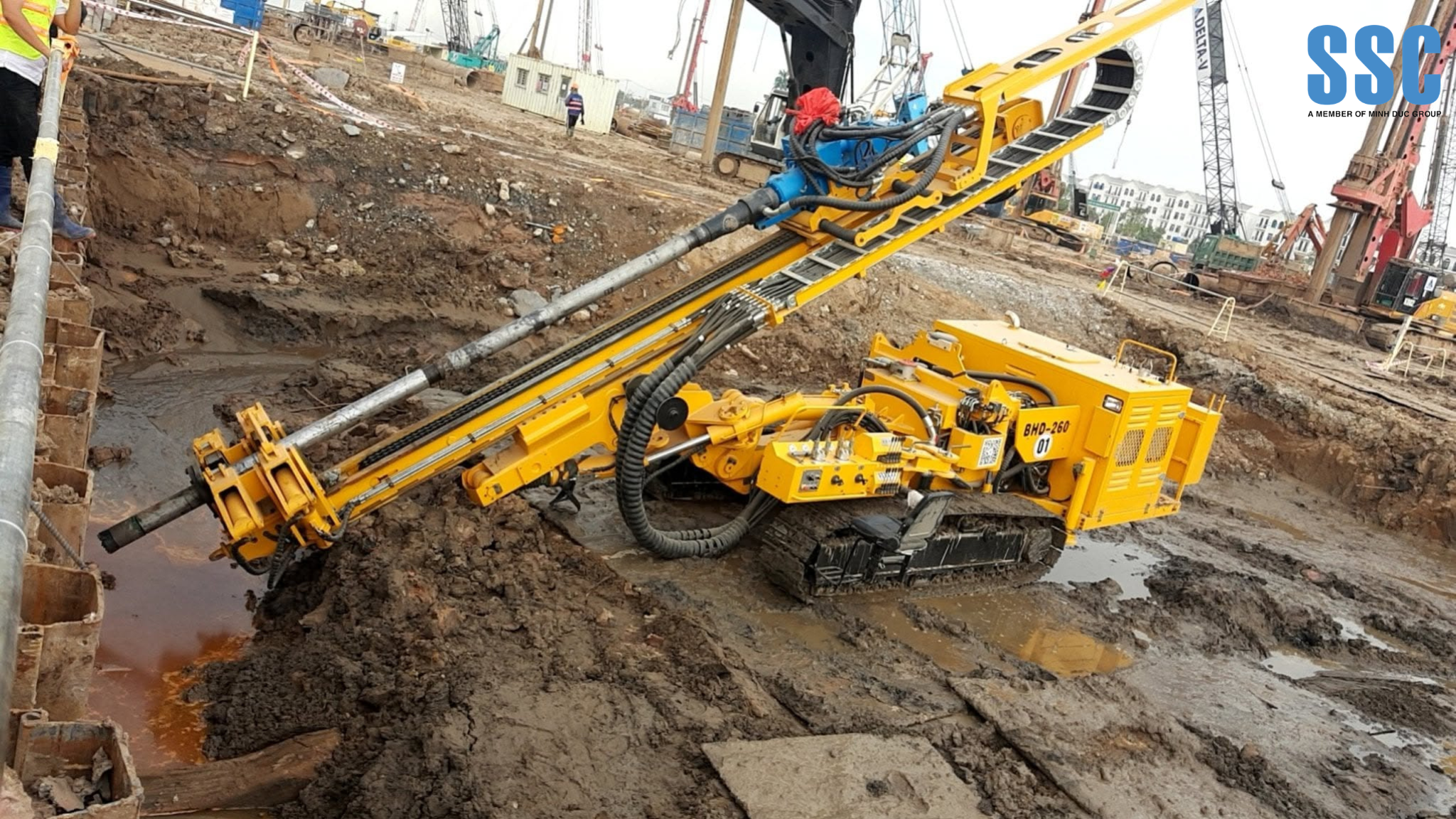

Máy khoan BHD - 260 trên công trường của SSC Việt Nam

Thách thức trong thi công khoan neo đất trên nền địa chất phức tạp

Trong hệ thống neo đất, lỗ khoan là môi trường trung gian để truyền lực từ kết cấu vào nền đất hoặc đá. Vì vậy, việc duy trì sự ổn định của lỗ khoan trong suốt quá trình thi công có vai trò đặc biệt quan trọng. Đối với nền đất yếu như cát rời, bùn chảy hoặc sét có độ ổn định thấp, thành hố khoan có thể bị phá hủy ngay sau khi tạo lỗ, gây ra hiện tượng co thắt, sập thành hoặc làm sai lệch vị trí khoan. Điều này không chỉ ảnh hưởng đến tiến độ mà còn làm giảm chất lượng liên kết giữa neo và nền đất.

Bên cạnh đó, tại các khu vực có nền đá phong hóa, đá nứt gãy hoặc địa chất Karst, quá trình khoan thường phát sinh các vấn đề như mất ổn định thành lỗ, thay đổi điều kiện khoan đột ngột, kẹt cần hoặc thất thoát vật liệu bơm vữa. Do đó, thiết bị khoan cần đáp ứng được yêu cầu vừa có khả năng phá đất đá hiệu quả, vừa duy trì sự ổn định của thành lỗ trong suốt quá trình thi công.

Tìm hiểu thêm về: Biện pháp thi công neo đất trong địa tầng đá cứng và hang karst

Máy khoan BHD 260 là gì?

Tổng quan về máy khoan thủy lực BHD-260

Máy khoan BHD 260 là thiết bị khoan neo đất thủy lực chuyên dụng được phát triển cho các công trình địa kỹ thuật yêu cầu khả năng khoan ổn định trong điều kiện nền đất phức tạp. Thiết bị được ứng dụng chủ yếu trong các lĩnh vực như thi công neo đất, gia cố mái dốc, xử lý hố móng sâu và các công trình cần kiểm soát cao về độ chính xác của lỗ khoan.

Khác với các dòng máy khoan thông thường chỉ tập trung vào khả năng phá đất đá, BHD-260 được thiết kế hướng tới việc kiểm soát toàn bộ quá trình tạo lỗ, đặc biệt trong những trường hợp địa chất yếu hoặc có nguy cơ sập thành cao. Trong thi công các hệ thống neo đất SSC, việc đảm bảo đường kính, chiều sâu và độ ổn định của lỗ khoan là yếu tố quan trọng giúp nâng cao khả năng làm việc của hệ neo

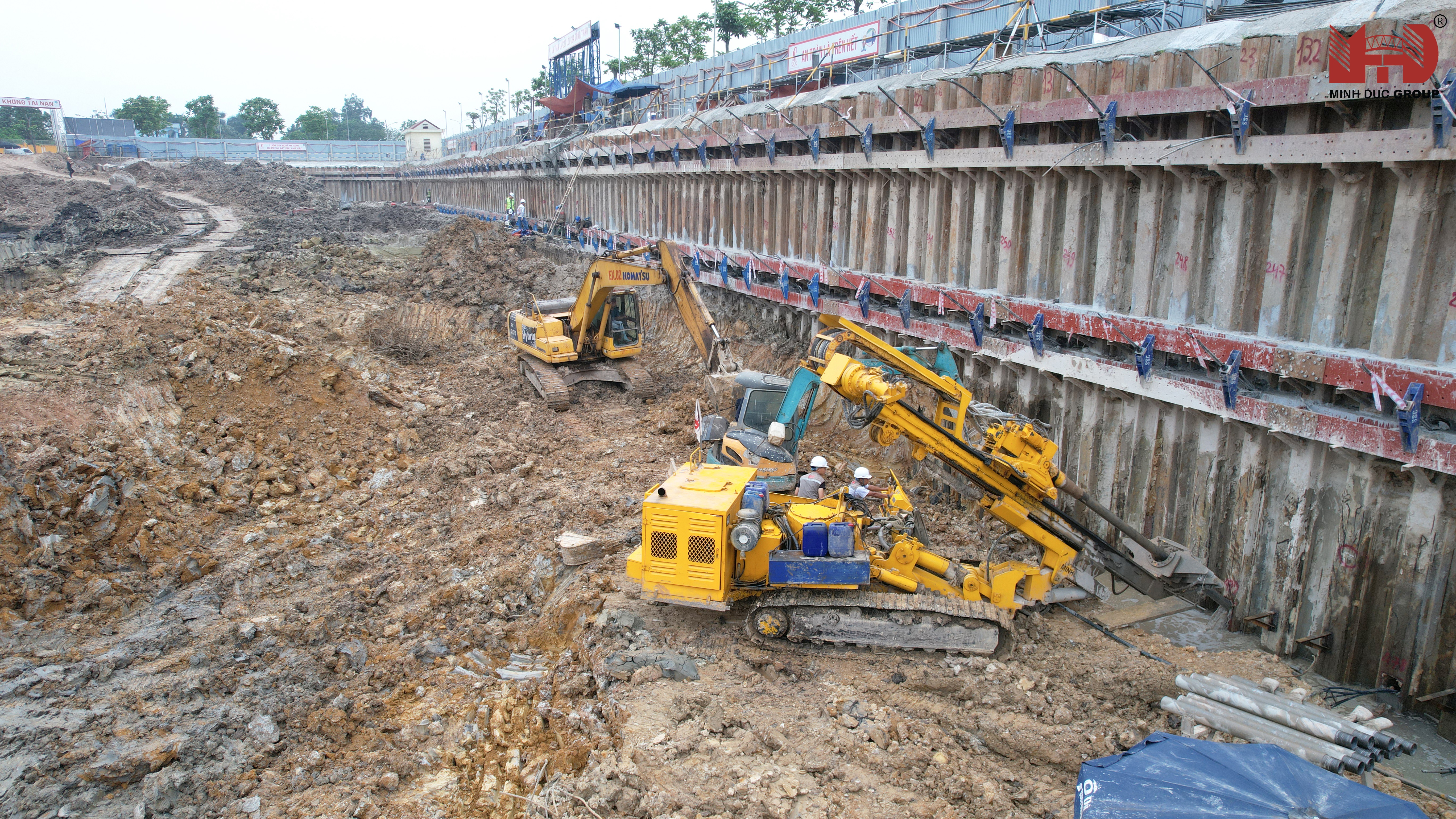

Công tác khoan neo tường vây với máy khoan neo BHD - 260

Điểm khác biệt của máy khoan neo đất BHD-260 nằm ở khả năng tích hợp công nghệ khoan vách kép BHD-260, cho phép thực hiện đồng thời quá trình khoan phá và bảo vệ thành lỗ trong cùng một chu trình thi công.

Khác với phương pháp khoan truyền thống, BHD-260 sử dụng hai hệ thống hoạt động song song. Cần khoan bên trong đảm nhiệm việc xoay phá đất đá, tạo đường khoan theo chiều sâu thiết kế; đồng thời, hệ thống ống vách bên ngoài được đưa xuống liên tục theo quá trình khoan để giữ ổn định thành lỗ, hạn chế hiện tượng sập thành hoặc biến dạng đường kính lỗ khoan.

Cơ chế vận hành này có thể hiểu đơn giản là “khoan đến đâu – bảo vệ thành lỗ đến đó”. Nhờ khả năng duy trì sự ổn định của lỗ khoan trong suốt quá trình thi công, máy khoan BHD-260 đặc biệt phù hợp với các công trình có điều kiện địa chất phức tạp như nền đất yếu, khu vực có nước ngầm, tầng đá phong hóa hoặc địa chất biến đổi không đồng nhất.

Công nghệ khoan vách kép BHD-260 và những ưu điểm nổi bật

Ổn định thành hố khoan trong điều kiện địa chất yếu

Trong quá trình thi công neo đất, việc giữ ổn định thành hố khoan là yếu tố quyết định đến chất lượng lỗ khoan. Công nghệ khoan vách kép trên BHD-260 giúp ống vách được đưa xuống đồng thời trong quá trình khoan, tạo lớp bảo vệ liên tục quanh thành lỗ. Nhờ đó, thiết bị có khả năng hạn chế hiện tượng sập thành, duy trì hình dạng lỗ khoan và nâng cao độ chính xác khi triển khai hệ thống neo.

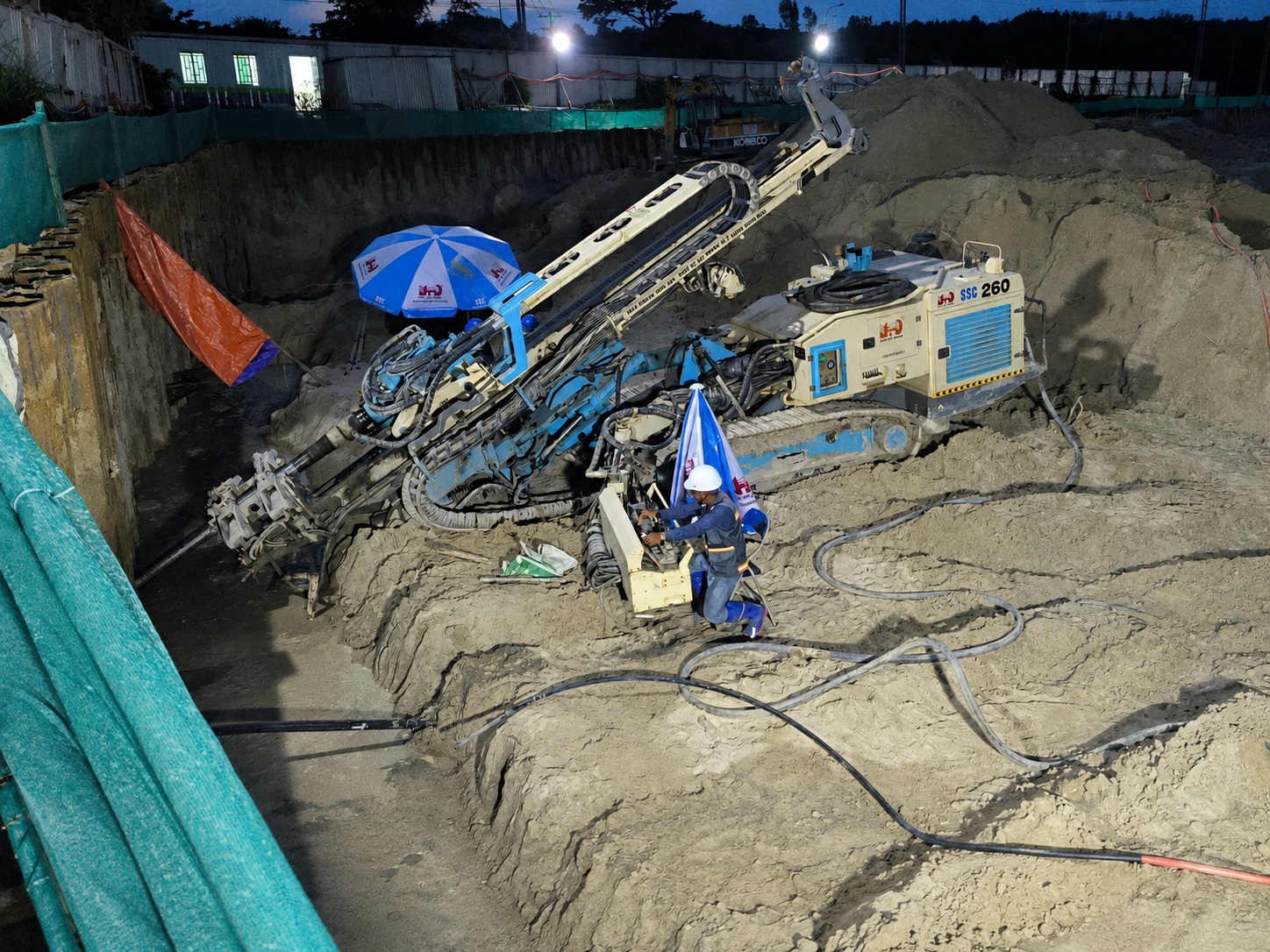

BHD 260 được SSC Việt Nam sử dụng tại dự án Biển Quê Hương (Phan Thiết) ở địa chất cát chảy, mực nước ngầm cao

Giảm nguy cơ kẹt cần và gián đoạn thi công

Tại các khu vực có địa chất thay đổi phức tạp, quá trình khoan có thể gặp hiện tượng bó kẹt cần hoặc mất nhiều thời gian xử lý sự cố. Việc kết hợp khoan phá và bảo vệ thành lỗ đồng thời giúp giảm các rủi ro này, duy trì tiến độ thi công ổn định hơn so với phương pháp khoan thông thường.

Kiểm soát nước ngầm và thất thoát vữa

Nước ngầm hoặc các khe nứt địa chất có thể làm ảnh hưởng đến quá trình bơm vữa, gây thất thoát vật liệu và làm giảm khả năng liên kết của neo. Công nghệ khoan ống vách kép giúp duy trì điều kiện ổn định trong lỗ khoan, tạo thuận lợi cho quá trình hạ cáp neo, bơm vữa và hoàn thiện hệ thống neo.

Để tìm hiểu thêm về giải pháp ứng dụng neo trong công trình địa kỹ thuật, tham khảo giải pháp neo đất SSC.

Thông số kỹ thuật nổi bật của máy khoan BHD 260

Công suất và khả năng vận hành: Máy khoan BHD 260 được trang bị công suất 194KW, đáp ứng yêu cầu vận hành trong các công trường có cường độ thi công lớn. Nguồn động lực mạnh giúp thiết bị duy trì hiệu suất ổn định khi làm việc trong các điều kiện khoan sâu hoặc nền địa chất có mức độ phức tạp cao.

Mô men xoắn, búa thuỷ lực và khả năng khoan mạnh mẽ: BHD-260 sở hữu mô men xoắn tối đa 1700Nm, kết hợp với lực đẩy và lực hồi khi khoan đạt 100/100KN.Các thông số này giúp thiết bị duy trì khả năng phá đất đá hiệu quả, đồng thời kiểm soát tốt quá trình tiến và rút cần khoan trong quá trình thi công. Đặc biệt máy được trang bị búa thuỷ lực có công suất va chạm lên đến 1180N.m  có thể phá vỡ các tầng địa chất cứng như đá, bê tông, sỏi cuội cứng nên có thể chinh phục mọi loại địa chất phức tạp mà các dòng máy khoan khác không làm được.

Kích thước và khả năng triển khai tại công trường: Máy có kích thước 8130 × 2290 × 3000mm, trọng lượng khoảng 18 tấn, đảm bảo sự cân bằng giữa khả năng vận hành mạnh mẽ và tính ổn định khi làm việc tại công trường.

Bên cạnh máy khoan BHD 260, Minh Đức Group còn cung cáp dòng máy BHD 180G, và dưới đây là bảng so sánh thông số cơ bản dễ hiểu:

Ứng dụng thực tế của máy khoan BHD 260 trong công trình địa kỹ thuật

Thi công hệ thống neo đất cho hố móng sâu đô thị: Máy khoan BHD 260 được ứng dụng phổ biến trong thi công neo đất cho các công trình hố móng sâu như cao ốc, trung tâm thương mại, nhà ga ngầm và công trình có tầng hầm lớn. Thiết bị tạo lỗ khoan chính xác để lắp đặt thanh neo, cáp dự ứng lực hoặc neo đất, giúp gia tăng khả năng giữ ổn định tường vây, giảm chuyển vị ngang và hạn chế ảnh hưởng đến các công trình lân cận trong khu vực đô thị.

Khoan neo trong điều kiện địa chất phức tạp: Với khả năng khoan thủy lực công suất lớn và công nghệ khoan vách kép, BHD 260 phù hợp thi công trong nhiều điều kiện địa chất khác nhau như đất yếu, đất pha cát, đá phong hóa hoặc nền có nước ngầm. Thiết bị giúp duy trì độ ổn định của lỗ khoan, hạn chế sập thành, giảm nguy cơ kẹt cần và đảm bảo chất lượng lỗ khoan phục vụ quá trình thi công neo.

Gia cố mái dốc và chống sạt trượt: Trong các công trình giao thông, thủy lợi, khai thác mỏ hoặc khu vực địa hình phức tạp, BHD 260 được sử dụng để khoan tạo lỗ lắp đặt neo đất, neo đá nhằm gia cố mái dốc. Hệ thống neo kết hợp với bê tông phun, lưới thép giúp tăng khả năng liên kết của khối đất đá, kiểm soát nguy cơ trượt lở và nâng cao độ ổn định lâu dài cho công trình.

Thi công tường chắn đất có neo: BHD 260 đóng vai trò quan trọng trong các dự án sử dụng tường chắn đất có neo như tường chắn hố đào, tường chắn giao thông và công trình bảo vệ bờ. Máy giúp tạo các lỗ neo theo đúng vị trí, góc khoan và chiều sâu thiết kế, đảm bảo lực neo được truyền hiệu quả vào nền đất, từ đó nâng cao khả năng chịu lực và độ an toàn của hệ thống chắn giữ.

Thi công tại khu vực có mặt bằng hạn chế: Các công trình đô thị thường có không gian thi công nhỏ, nằm sát khu dân cư hoặc các công trình hiện hữu, đòi hỏi thiết bị có tính cơ động cao. Với thiết kế phù hợp cho điều kiện thi công phức tạp, BHD 260 giúp triển khai khoan neo hiệu quả trong không gian hạn chế, giảm ảnh hưởng đến khu vực xung quanh và đáp ứng yêu cầu về tiến độ, an toàn.

Gia cường và sửa chữa công trình hiện hữu: Ngoài các dự án xây dựng mới, BHD 260 còn được ứng dụng trong các công trình cần gia cường, cải tạo như bổ sung hệ neo, ổn định kết cấu chắn giữ hoặc tăng khả năng chịu tải cho nền móng. Khả năng khoan chính xác và vận hành ổn định giúp thiết bị đáp ứng tốt các yêu cầu kỹ thuật trong những dự án sửa chữa có điều kiện thi công phức tạp.

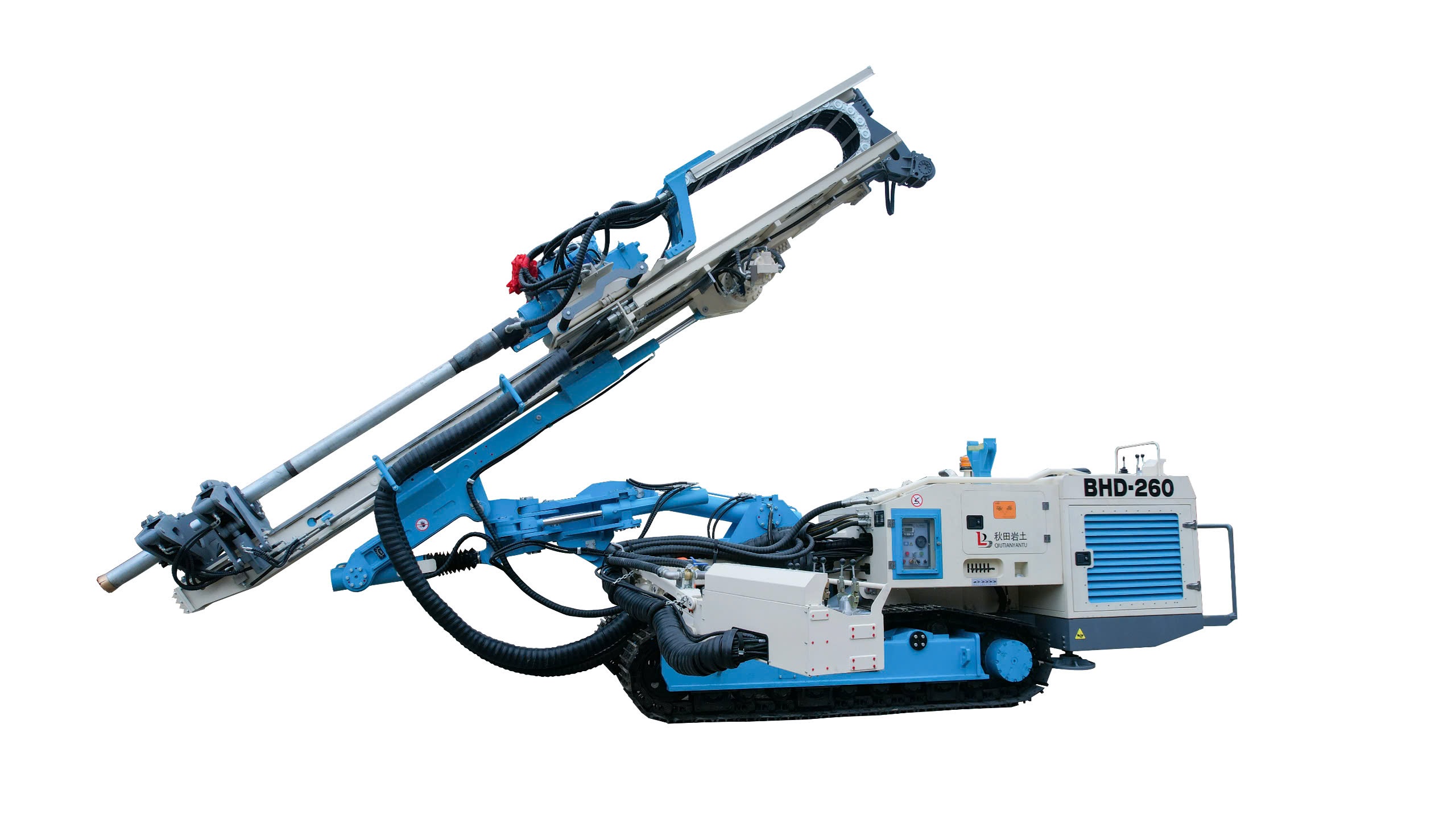

Máy khoan BHD 260 là sản phẩm được SSC phân phối độc quyền tại Việt Nam

Với máy khoan BHD 260, SSC Việt Nam đã ứng dụng hiệu quả trong nhiều dự án khoan neo có điều kiện địa chất phức tạp, nơi yêu cầu cao về khả năng kiểm soát lỗ khoan, ổn định thành hố và đảm bảo chất lượng hệ neo. Tiêu biểu có thể kể đến dự án OCT-3 Vân Đồn (Quảng Ninh) với nền đá vôi cứng, địa chất Karst phức tạp và dự án CT05 Bình An (TP.HCM) trong khu vực đô thị có nền đất yếu, mật độ xây dựng cao.

Tại dự án OCT-3 Vân Đồn (Quảng Ninh), SSC Việt Nam triển khai máy khoan BHD-260 để thực hiện công tác khoan tạo lỗ trong điều kiện nền đá vôi cứng và xuất hiện các hang rỗng Karst ngầm. Công nghệ khoan vách kép trên thiết bị giúp duy trì sự ổn định của thành lỗ, hạn chế các rủi ro như sập thành khoan, thất thoát vật liệu và sai lệch vị trí lỗ khoan. Trong quá trình triển khai, BHD-260 đã thực hiện hơn 3.574m khoan tạo lỗ, phục vụ thi công 132 mũi neo ngàm sâu 5m vào đá gốc, đảm bảo yêu cầu kỹ thuật của hệ thống neo trong điều kiện địa chất đặc biệt khó khăn.

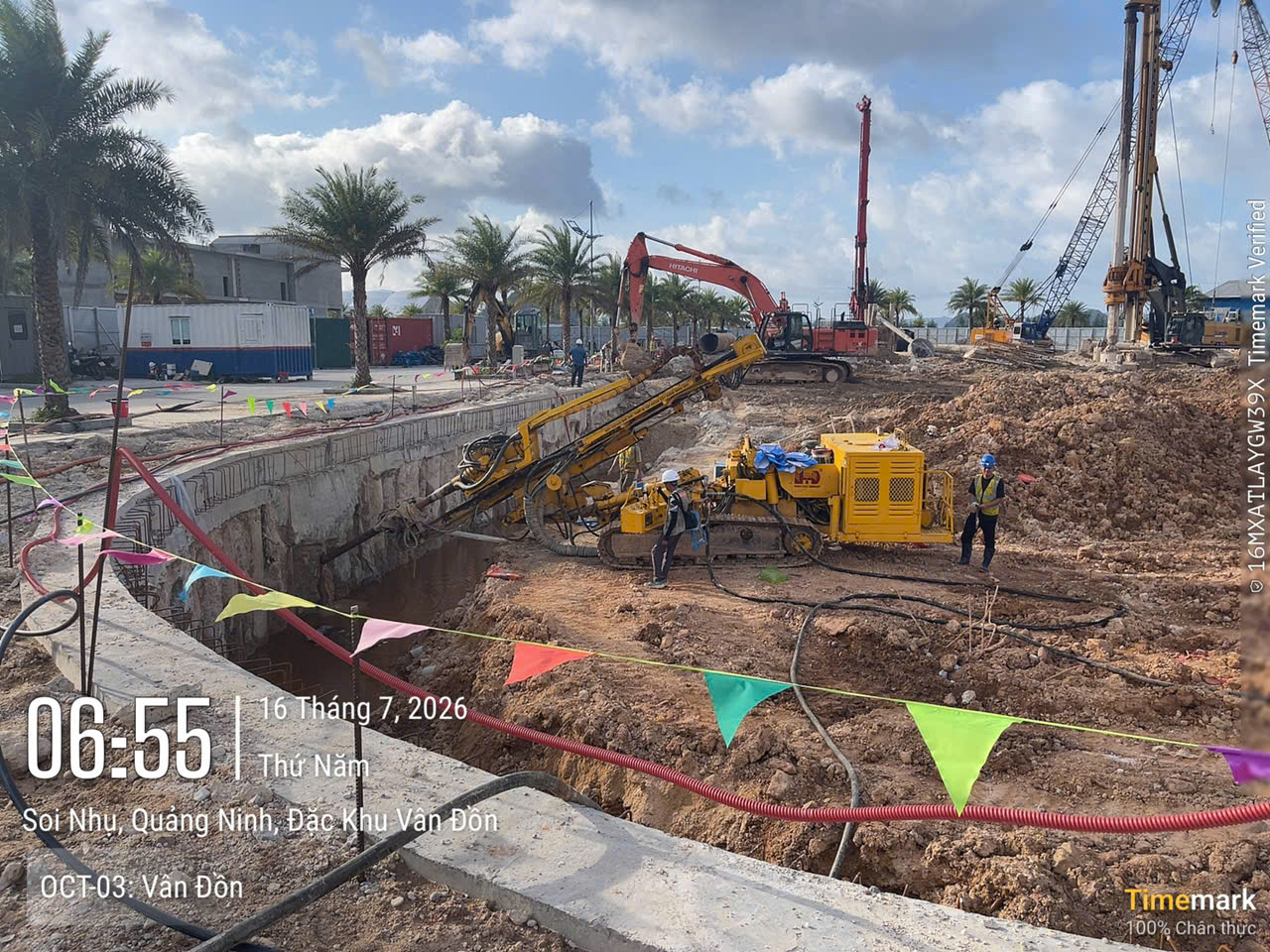

Máy khoan BHD - 260 tại dự án OCT-3 Vân Đồn, Quảng Ninh

Đối với dự án CT05 Bình An (TP.HCM), SSC Việt Nam ứng dụng máy khoan BHD-260 trong công tác khoan neo tại khu vực có nền đất yếu, không gian thi công hạn chế và yêu cầu kiểm soát nghiêm ngặt về chuyển vị do ảnh hưởng đến các công trình lân cận. Việc kết hợp công nghệ khoan vách kép và hệ thống ống vách bảo vệ thành khoan giúp hạn chế hiện tượng sụt lở thành lỗ, duy trì độ ổn định trong quá trình tạo lỗ và nâng cao hiệu quả thi công hệ thống neo đất trong môi trường đô thị phức tạp.

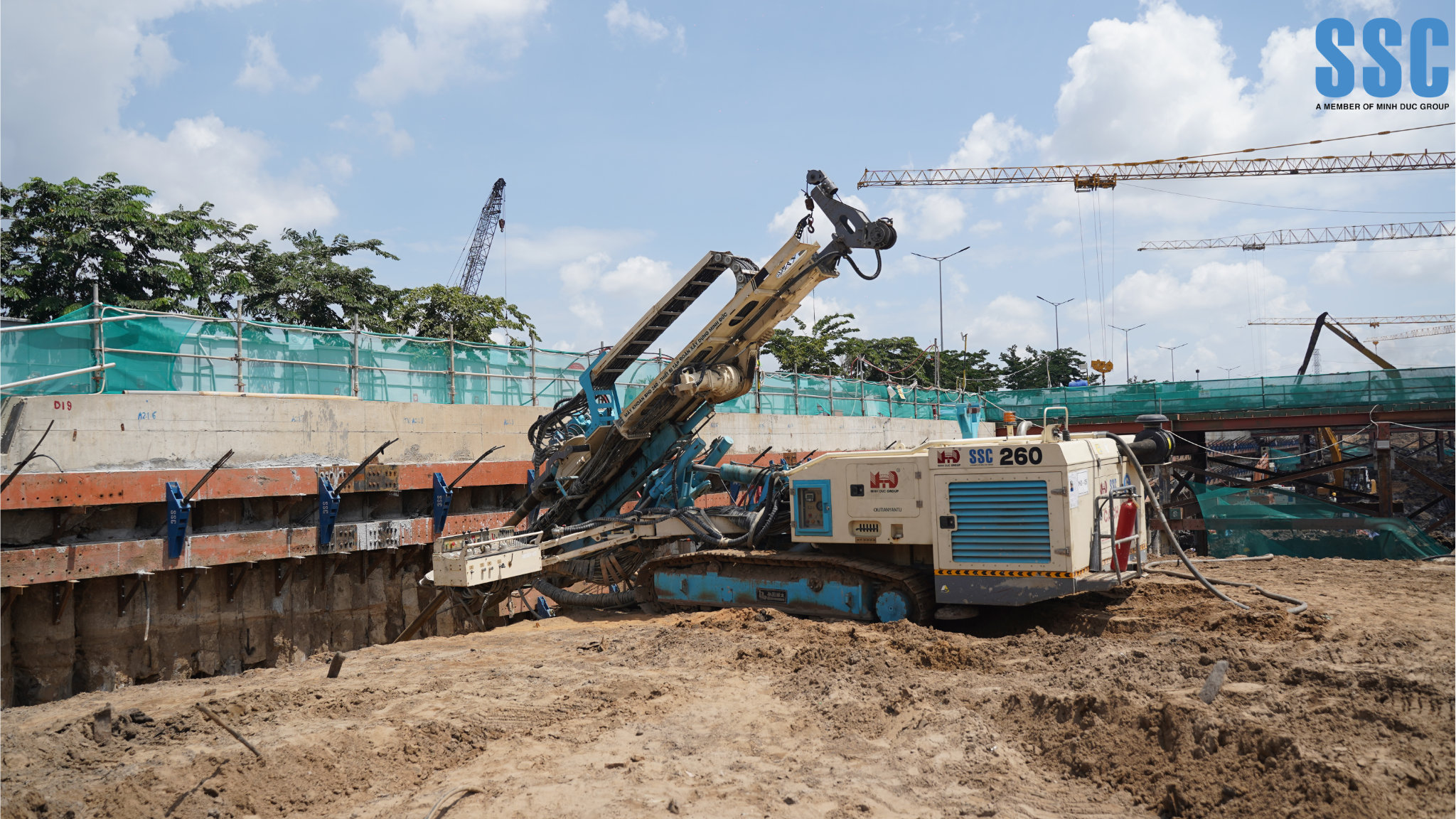

Máy khoan BHD 260 tại dự án  CT05 Bình An – TP.HCM

Tìm hiểu thêm vềdịch vụ thi công khoan neo đất SSC.

SSC Việt Nam – Đơn vị cung cấp giải pháp khoan neo với máy khoan BHD 260

Với kinh nghiệm trực tiếp thi công các công trình địa kỹ thuật, SSC Việt Nam cung cấp giải pháp toàn diện xoay quanh dòng máy khoan BHD-260, từ tư vấn lựa chọn thiết bị, xây dựng biện pháp thi công đến hỗ trợ kỹ thuật trong quá trình vận hành.

Không chỉ là đơn vị phân phối thiết bị, SSC Việt Nam hiểu rõ yêu cầu thực tế tại công trường và khả năng làm việc của máy trong từng điều kiện địa chất khác nhau. Đây là nền tảng giúp SSC đồng hành cùng chủ đầu tư, tổng thầu và các đơn vị thi công trong việc lựa chọn giải pháp khoan phù hợp, nâng cao hiệu quả và kiểm soát rủi ro.

Trong các dự án có yêu cầu cao về kỹ thuật địa chất, việc lựa chọn thiết bị khoan phù hợp đóng vai trò quan trọng trong việc đảm bảo chất lượng hệ neo và tiến độ thi công.

Với công nghệ khoan vách kép, khả năng vận hành mạnh mẽ và kinh nghiệm ứng dụng thực tế, máy khoan BHD 260 là giải pháp phù hợp cho các công trình hố móng sâu, khoan neo đất và xử lý nền địa chất phức tạp.

SSC Việt Nam sẵn sàng cung cấp giải pháp tổng thể từ thiết bị, công nghệ đến hỗ trợ kỹ thuật, đáp ứng yêu cầu ngày càng cao của các dự án xây dựng và hạ tầng hiện đại. Liên hệ ngay để được tư vấn.
