Neo đất

Neo đất có nhiều loại, có thể phân chia thành 2 loại sau:

  • Neo vĩnh cửu
  • Neo tạm thời

Loại neo tạm thời thường được dùng trong công trình tạm thời như đào hố móng. Sau khi thi công xong thì neo sẽ được tháo dỡ hoặc cắt bỏ đi. Trong thi công gia cố giữ ổn định mái dốc, sau khi gia cố công trình sẽ tồn tại nhiều năm, và neo phải đảm bảo phục vụ trong cả vòng đời đó. Như vậy, neo vĩnh cửu được sử dụng trong các dự án gia cố mái dốc. Nguyên lý làm việc của hai neo này khá tương đồng. Tuy nhiên đi vào chi tiết tính toán, có một số khác biệt, ví dụ: hệ số an toàn, yêu cầu cấu tạo. So với đinh đá và đinh đất, neo đất có khả năng chịu tải lớn hơn và do đó thường được sử dụng với khối trượt lớn hơn.

Neo là cấu kiện rất quan trọng, và chi phí lớn. Nếu hỏng hoặc thiết kế sai thì có thể ảnh hưởng tới độ an toàn và sự ổn định tổng thể của mái dốc và tường chắn. Tất cả các chiều dài, mật độ, … đều cần được tính toán cẩn thận đảm bảo tuân thủ theo yêu cầu.

Loại neo vĩnh cửu thông dụng có cấu tạo như sau: gồm 3 phần chính: bầu neo, phần tự do và đầu neo. Cáp neo là loại thép cường độ cao. Với neo vĩnh cửu chiều dày bảo vệ được yêu cầu lớn hơn.

1
1

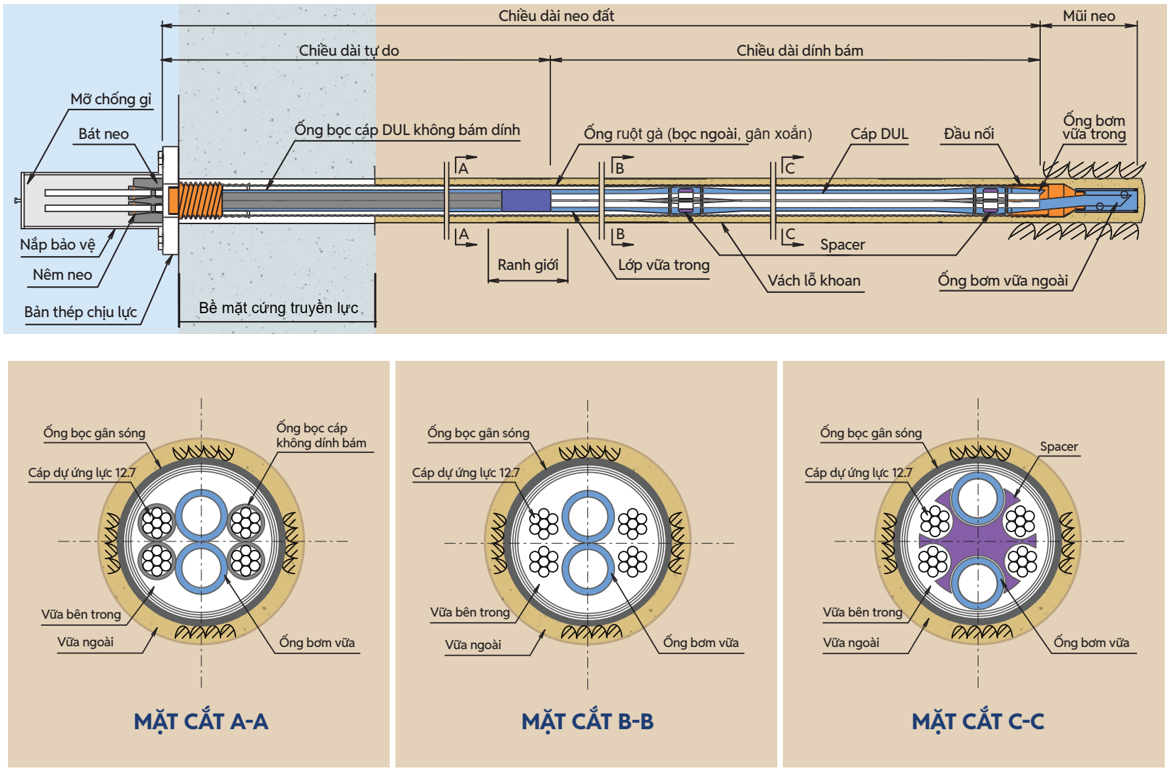

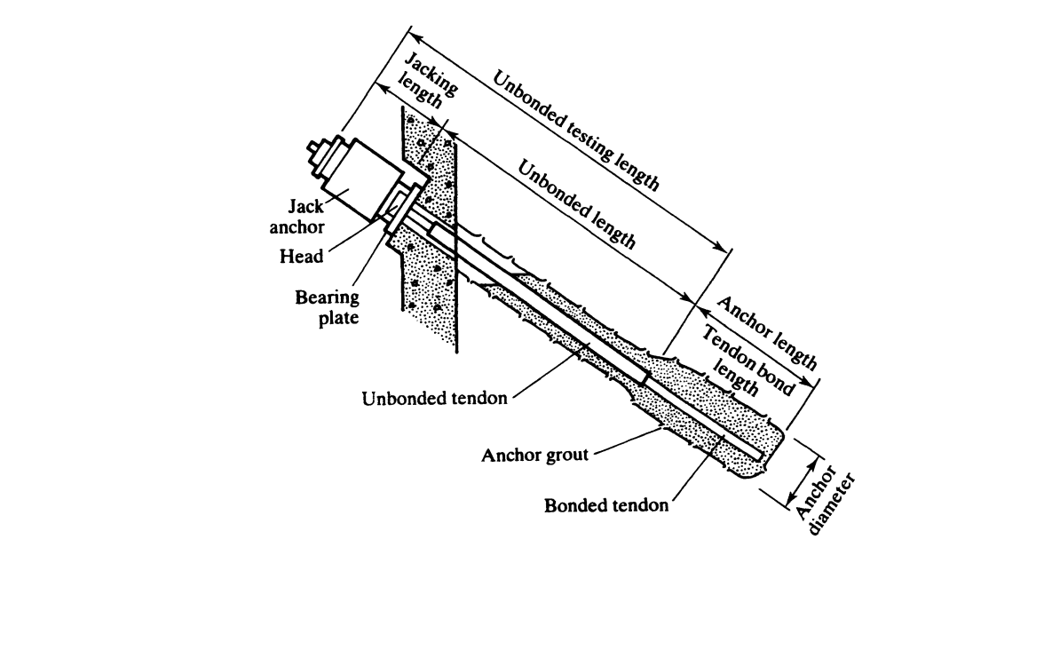

Hình 1. Cấu tạo của neo đất dự ứng lực

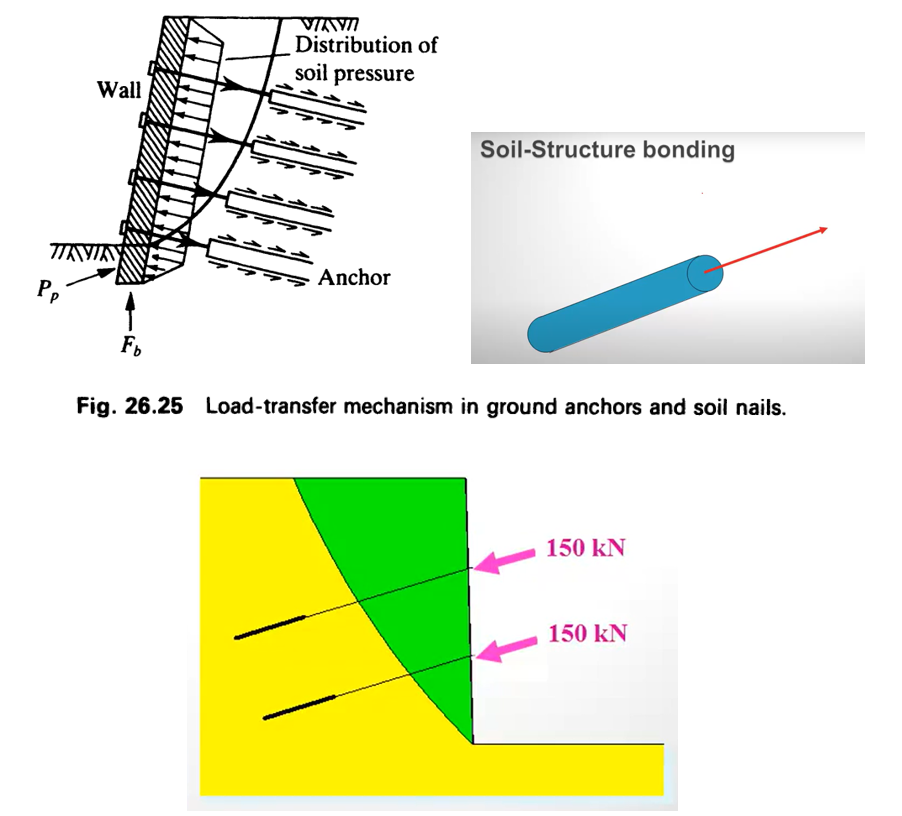

Nguyên lý làm việc + hình vẽ: Sau khi thi công xong neo, và đảm bảo thời gian để các thành phần đạt cường độ, neo sẽ được căng kéo để tạo ra lực trong neo. Lực này được cân bằng với lực tương tác giữa bầu neo và nền đất xung quanh, phần bầu neo cần được thiết kế đảm bảo nằm ngoài cung trượt nguy hiểm. Lực căng tác dụng vào bản bề mặt cứng để truyền lực vào khối đất nhằm chống lại sự trượt của khối đất. Hình minh họa như dưới đây:

1
Hình 2. Gia cố mái dốc bằng neo dự ứng lực

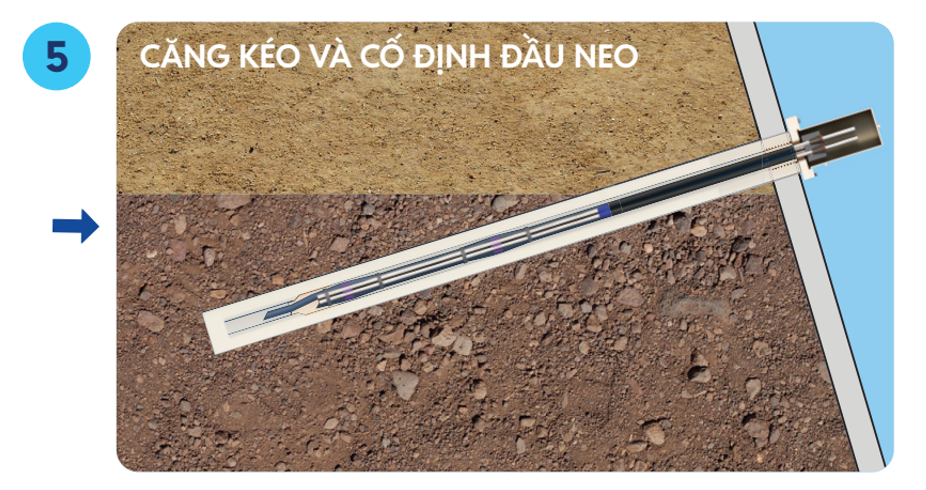

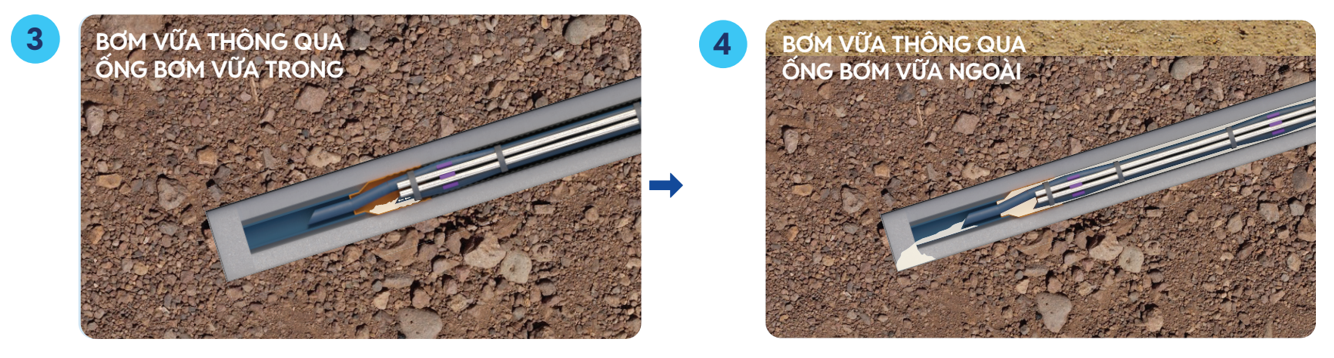

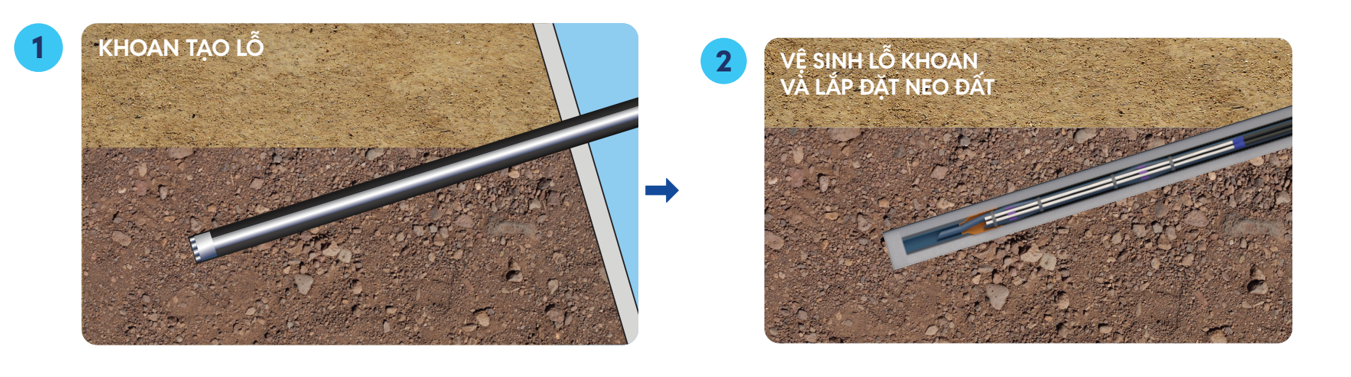

Trình tự thi công neo:

111

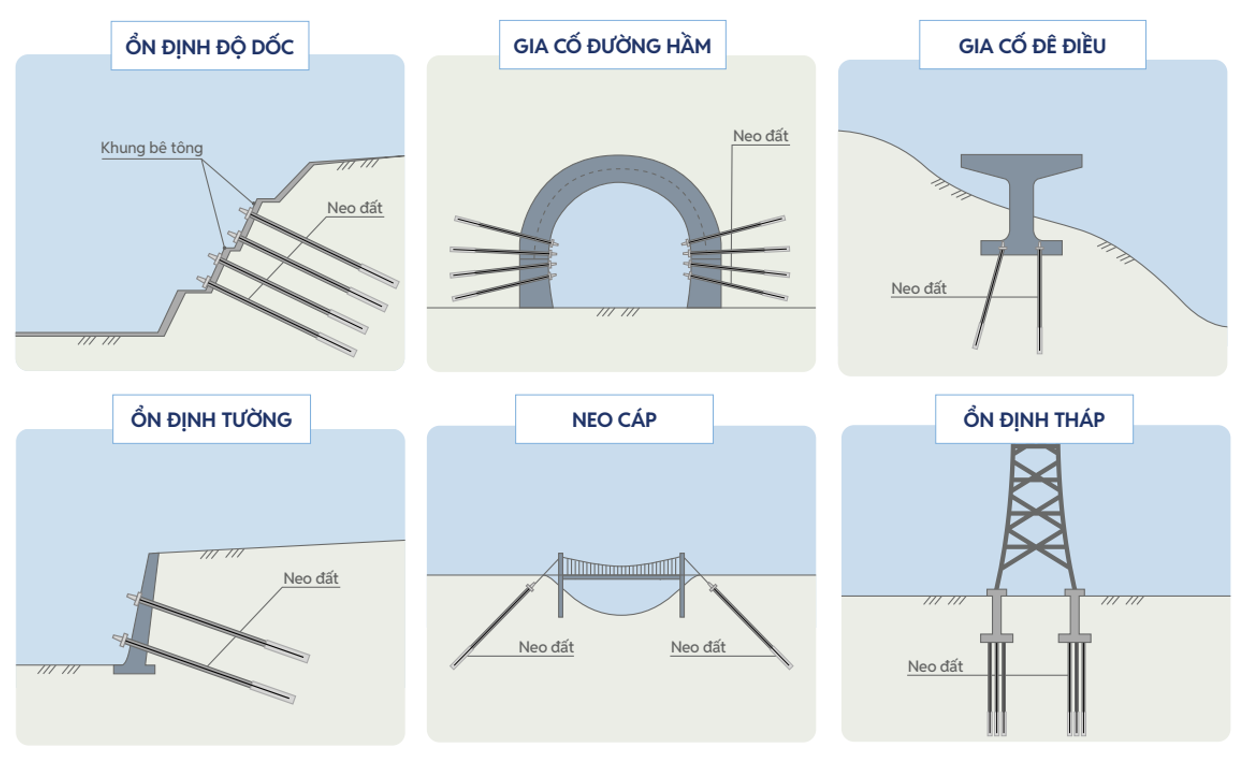

Ứng dụng phổ biến của neo đất dự ứng lực

1
