Neo dự ứng lực

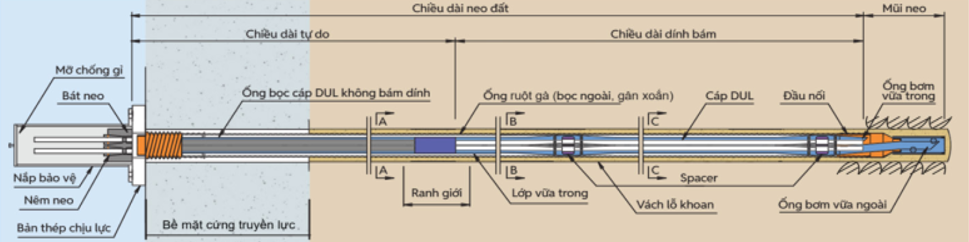

Cấu tạo hệ thống neo đất dự ứng lực điển hình bao gồm:

1. Bộ Phận Đầu Neo

Là phần lộ thiên có nhiệm vụ căng kéo, khóa cáp và truyền lực vào kết cấu.

• Nắp bảo vệ: Che chắn, chứa mỡ chống gỉ bảo vệ đầu cáp.
• Nêm & Bát neo: Hệ thống cơ học kẹp chặt và khóa cáp sau khi căng kéo.
• Bản thép: Phân bố lực nén từ bát neo vào bề mặt bê tông công trình.

2. Thân Neo

Nằm trong lỗ khoan, chia làm 2 đoạn chức năng:

• Đoạn chiều dài tự do: Cáp bọc ống PE trơn không dính bám với vữa, cho phép cáp co giãn đàn hồi khi căng kéo.
• Đoạn chiều dài dính bám: Cáp nằm trong ống gân xoắn có con kê định vị. Đoạn này truyền lực kéo vào đất nền thông qua ma sát giữa vữa và thành lỗ khoan.

3. Hệ Thống Bơm Vữa

Hệ thống đường ống chạy dọc thân neo để bơm vữa xi măng lấp đầy lỗ khoan:

• Ống bơm trong: Bơm áp lực cao từ đáy (mũi neo) để lấp đầy ống ruột gà.
• Ống bơm ngoài: Dùng để bơm bù, lấp đầy khoảng hở giữa ống ruột gà và vách đất.
• Mũi neo: Bảo vệ đuôi cáp và cố định ống bơm.

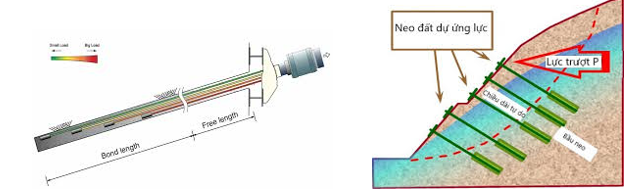

Nguyên lý hoạt động của hệ thống neo đất dự ứng lực:

Cơ chế chung: Truyền tải trọng từ kết cấu tường chắn vào các lớp đất đá ổn định sâu bên trong thông qua lực kéo của bó cáp.

1. Hình thành liên kết (Tạo bầu neo)

• Bơm vữa áp lực cao vào đoạn dính bám trong lỗ khoan.
• Vữa đông cứng tạo thành "bầu neo", liên kết chặt với đất đá xung quanh nhờ lực ma sát và dính bám, đóng vai trò như điểm tựa cố định trong lòng đất.

2. Tạo lực dự ứng lực (Căng kéo)

• Khi bầu neo đạt cường độ, dùng kích thủy lực kéo căng bó cáp.
• Chỉ đoạn chiều dài tự do bị kéo giãn đàn hồi. Lực kéo này tạo ra áp lực nén ép chặt công trình vào sườn dốc hoặc tường chắn.

3. Khóa neo và Truyền lực

• Khóa lực: Khi đạt lực thiết kế, nêm neo tự động kẹp chặt cáp vào bát neo để duy trì độ căng vĩnh viễn.
• Truyền lực: Lực kéo từ cáp truyền qua đầu neo và bản đệm, tác động trực tiếp lên bề mặt công trình để giữ ổn định.

Thông số kỹ thuật

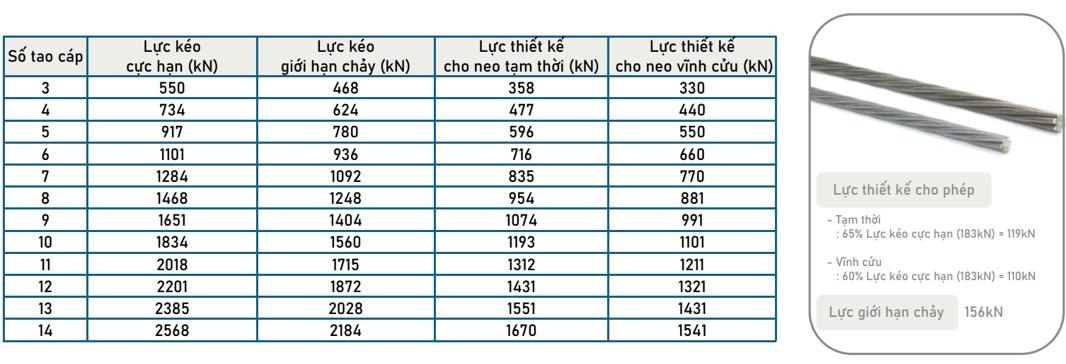

Neo đất 12.7mm

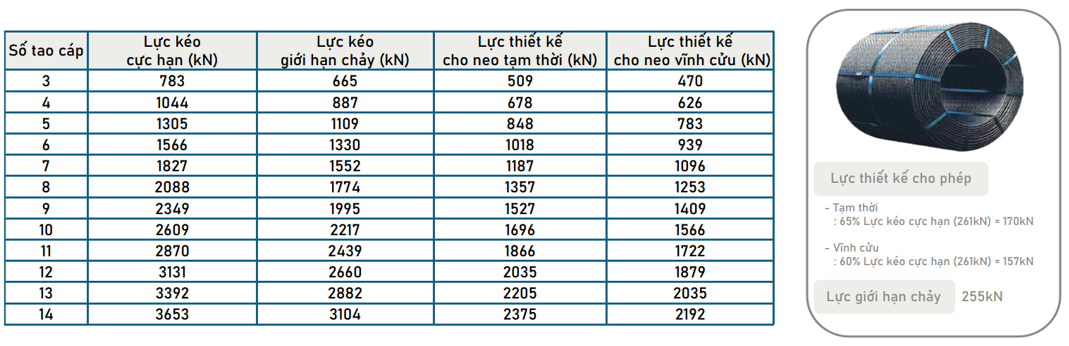

Neo đất 15.2mm

Ứng dụng neo đất dự ứng lực

Neo đất là giải pháp tối ưu giúp tăng cường ổn định nền móng, đồng thời giảm chi phí và rút ngắn tiến độ thi công. Với khả năng gia cố vượt trội, neo đất được ứng dụng rộng rãi trong xử lý mái dốc, tường chắn, hố đào sâu và các công trình đòi hỏi độ an toàn, độ bền và tuổi thọ cao.

• Ổn định mái dốc & Chống trượt: Gia cố các mái taluy đường cao tốc, vách núi có nguy cơ sạt lở cao, giúp "ghim" chặt đất đá vào tầng địa chất ổn định.

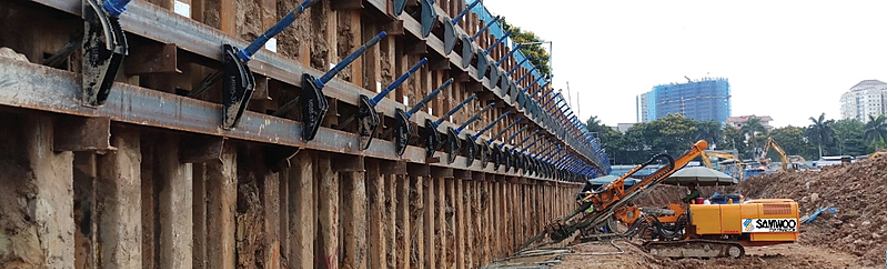

• Gia cố Hố đào sâu & Tường chắn: Neo giữ tường vây cho các tầng hầm nhà cao tầng, thay thế hệ văng chống để tạo không gian thi công thoáng đãng.

• Hạ tầng Giao thông & Thủy lợi: Gia cố ổn định thân đập thủy điện, đê điều, vòm hầm giao thông và chống trượt cho móng trụ cầu nơi địa hình dốc.
• Chống lại lực nhổ & Lật: Neo giữ móng cho các công trình chịu tải trọng gió hoặc lực kéo lớn như: Hố neo cáp chủ cầu treo, tháp truyền hình, trụ điện gió.

Chứng chỉ / Chứng nhận

Neo đất DUL được sản xuất tại nhà xưởng Minh Đức theo hệ thống Quản lý Chất lượng ISO9001:2015

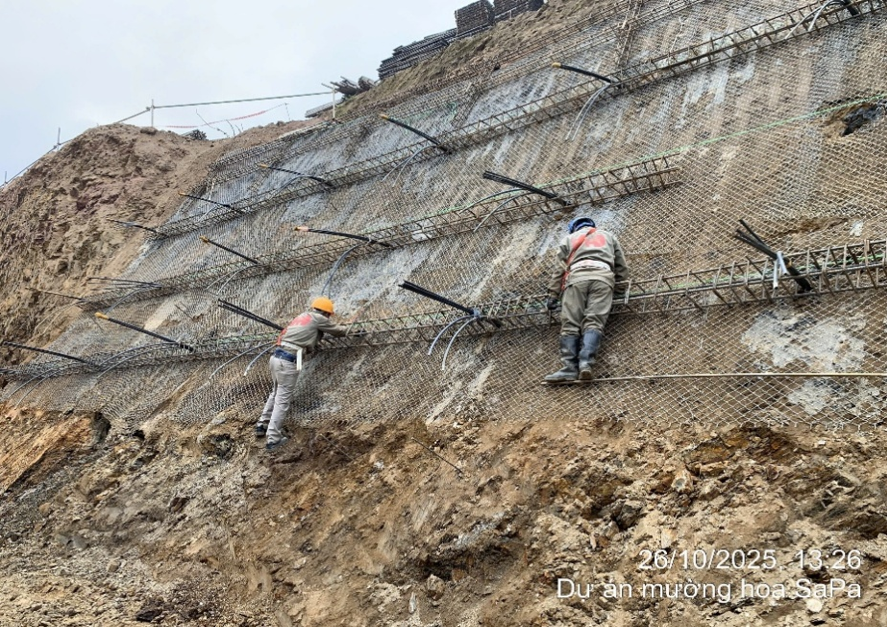

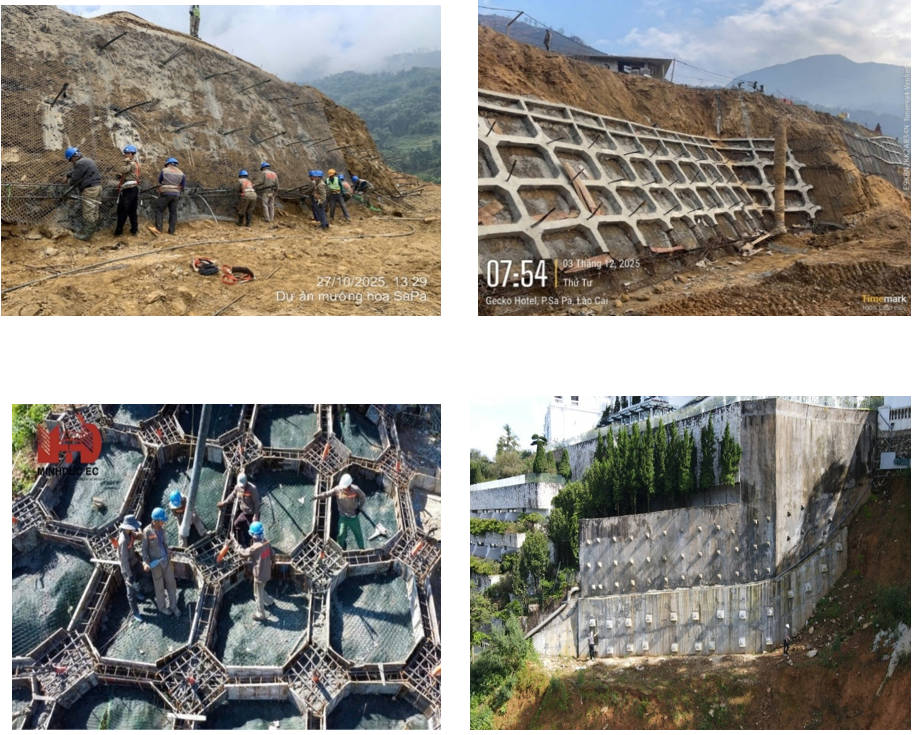

Hình ảnh thi công
